Vývoj tepelného čerpadla není magie, ale poctivá inženýrská práce. Pojďme se podívat, jak v R&D týmu HOTJET vznikala nová řada ZETXp s chladivem R290 (propan).
Cesta k propanu: Když první pokus nestačí
S vývojem propanových tepelných čerpadel jsme začali už v roce 2017, ale rychle jsme narazili. Tehdejší invertorová technologie prostě nebyla na tento přechod připravena. Tak jsme se dočasně věnovali jiným chladivům a k propanu se vrátili až před pár lety s lepšími technologiemi.
Realita je taková, že požadavky na propanová čerpadla k nám přicházejí od většiny zahraničních zákazníků. Zajímavé je, že i mezi nimi jsou tací, kteří se přiznají, že se tradičních chladiv budou držet do poslední chvíle. Každopádně certifikací propanových čerpadel vývoj u nás nekončí – dokončujeme ještě výkonnější model Hotjet 30 ZETXp a další jsou na cestě.
Na začátku je výpočet: Fáze přípravy a designu
Vše začíná stovkami hodin u počítače – analýzy, rešerše, simulace termodynamiky. Zásadní je volba komponent, především srdce systému – kompresoru.
„Sázíme na nejlepší. Proto pokračujeme ve spolupráci s americkou firmou Copeland, která je světovou špičkou a která začala již na samém počátku naší firmy,” říká Ing. Břemek z R&D týmu HOTJET.
Copeland speciálně pro chladivo R290 vyvinul novou generaci supertichých scroll kompresorů, které řeší jak bezpečnostní požadavky propanu, tak problém s hlučností. Hluk je v současnosti velké téma a Copeland z jeho potlačení udělal prioritu.
Proč právě scroll kompresory Copeland?
Zatímco v levnějších tepelných čerpadlech se často setkáte se základními rotačními kompresory, řada Hotjet ZETXp je osazena výhradně špičkovými scroll kompresory Copeland. Tento rozdíl je zásadní:
Vyšší účinnost: Scroll kompresory mají díky své konstrukci s plynulou a nepřerušovanou kompresí vyšší objemovou účinnost a menší ztráty.
Delší životnost a nižší TCO: Konstrukce s výrazně menším počtem pohyblivých dílů (jedna obíhající spirála proti pístu a lopatkám) znamená menší opotřebení a vyšší spolehlivost.
Minimální vibrace a hluk: Plynulý rotační pohyb spirály generuje oproti pulznímu chodu rotačních kompresorů naprosto minimální vibrace.
Křest ohněm: Prototypování a interní ladění
Nejnáročnější fáze: stavba prvních prototypů a odhalování problémů. Hlavním oříškem byla nerovnoměrná distribuce chladiva ve výparníku. Pokud chladivo neproudí rovnoměrně, velká část plochy výparníku nepracuje a dramaticky klesá efektivita.
„Naše podezření potvrdily i záběry z termokamery na zkušebně. Jasně ukázaly ‘hluchá’, neaktivní místa na výparníku. Po dlouhém testování jsme našli design, který zajistil dokonalé a rovnoměrné rozložení teploty,” popisují vývojáři.
Zkouška pravdy: Certifikace u SZÚ Brno
Nezávislé ověření u Strojírenského zkušebního ústavu je nemilosrdné. Měří se SCOP (dle ČSN EN 14825), hlučnost (dle ČSN EN 12102) a především se ověřuje bezpečnost provozu s hořlavým chladivem R290.
Průlomový výsledek v hlučnosti: Jemný šum bez pískání
Vysoký topný faktor se dal očekávat, ale potěšilo nás, že protihluková opatření jsou účinná a výsledky certifikace potvrdily, že ZETXp nevykazuje hluk s tónovými složkami – žádné pískání či pištění, tak běžné u frekvenčně řízených tepelných čerpadel mnohé konkurence. Hodnota korekce 0,0 dB znamená čistý, širokopásmový zvuk, který se podobá jemnému šumu na pozadí.
Odměna za vytrvalost: Finální produkt a jeho přínosy

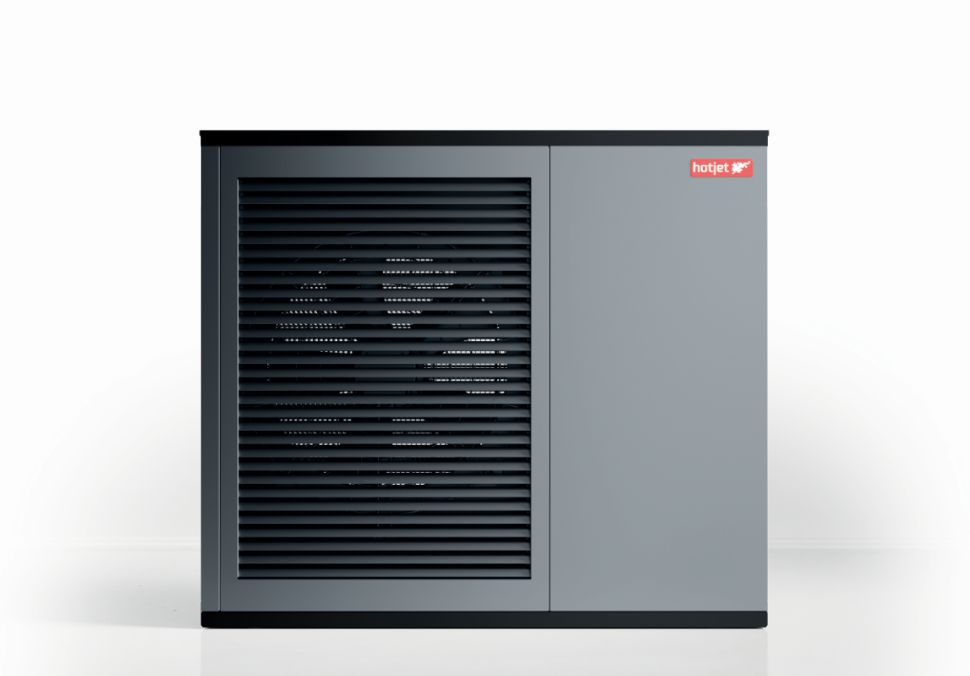

Výsledkem je řada tepelných čerpadel HOTJET ZETXp, která se může pochlubit špičkovými parametry:
- Energetická třída A+++ pro vytápění při 35 °C i 55 °C
- Extrémně tichý provoz: Akustický výkon (LWA) pouze 45,3–50 dB(A) při náročných podmínkách A2/W55
- Vysoká účinnost: COP přes 5,6 při standardních podmínkách
- Prémiové komponenty za běžnou cenu: bez prémiových příplatků
Drtivá většina komponent je vyrobena v Evropě, a i ty s nápisem „Made in China” jsou od evropských výrobců.
Technická data řady HOTJET ZETXp
| Model | Rozsah výkonu A7/W35 | COP A7/W35 | Jmenovitý výkon W35 / W55 | SCOP W35 | SCOP W55 | Energ. třída | LWA A2/W55 | Akust. 5 m | Rozměry (Š×V×H) | Hmotnost |
|---|---|---|---|---|---|---|---|---|---|---|
| 7 ZETXp | 1,7–9 kW | 5,17 | 6 / 5 kW | 4,52 (178 %) | 3,84 (151 %) | A+++ / A+++ | 45,3 dB(A) | 27,3 dB(A) | 1100×1040×600 | 130 kg |
| 10 ZETXp | 2,8–13 kW | 5,44 | 9 / 8 kW | 4,75 (187 %) | 4,00 (157 %) | A+++ / A+++ | 47,0 dB(A) | 29,0 dB(A) | 1100×1040×600 | 140 kg |
| 15 ZETXp | 4,4–22,8 kW | 5,67 | 15 / 13 kW | 4,87 (192 %) | 4,14 (163 %) | A+++ / A+++ | 48,0 dB(A) | 30,0 dB(A) | 1750×1615×800 | 190 kg |
| 20 ZETXp | 5,7–28,6 kW | 5,66 | 19 / 17 kW | 4,84 (191 %) | 4,13 (162 %) | A+++ / A+++ | 50,0 dB(A) | 32,0 dB(A) | 1750×1615×800 | 230 kg |
Proč investovat do kvality?
Tepelné čerpadlo kupujete na mnoho let. Vyplatí se tedy na začátku investovat o něco více než do budgetových, nejlevnějších řešení a mít pak klid od sousedů, servisu a problémů.
Navíc všechna tepelná čerpadla HOTJET jsou připojena k internetu pro vzdálenou diagnostiku a ovládání. Cloudové servery jsou v Evropě a žádná data z telematiky nekončí někde v Asii.
Pozice na trhu a závěr
HOTJET ZETXp je výsledek českého inženýrství, prémiových komponent a důkladného testování. Šetří energii a zároveň respektuje potřebu klidného domova. První kusy už fungují u zákazníků po celé Evropě.
